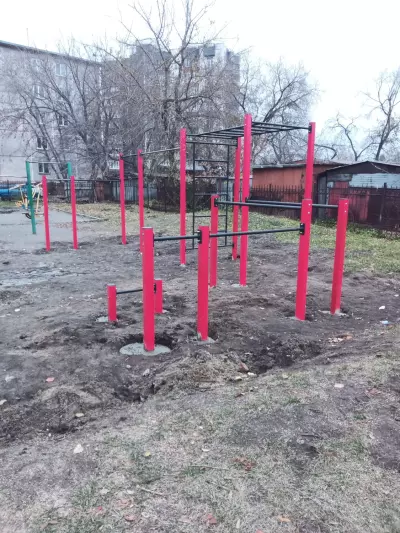

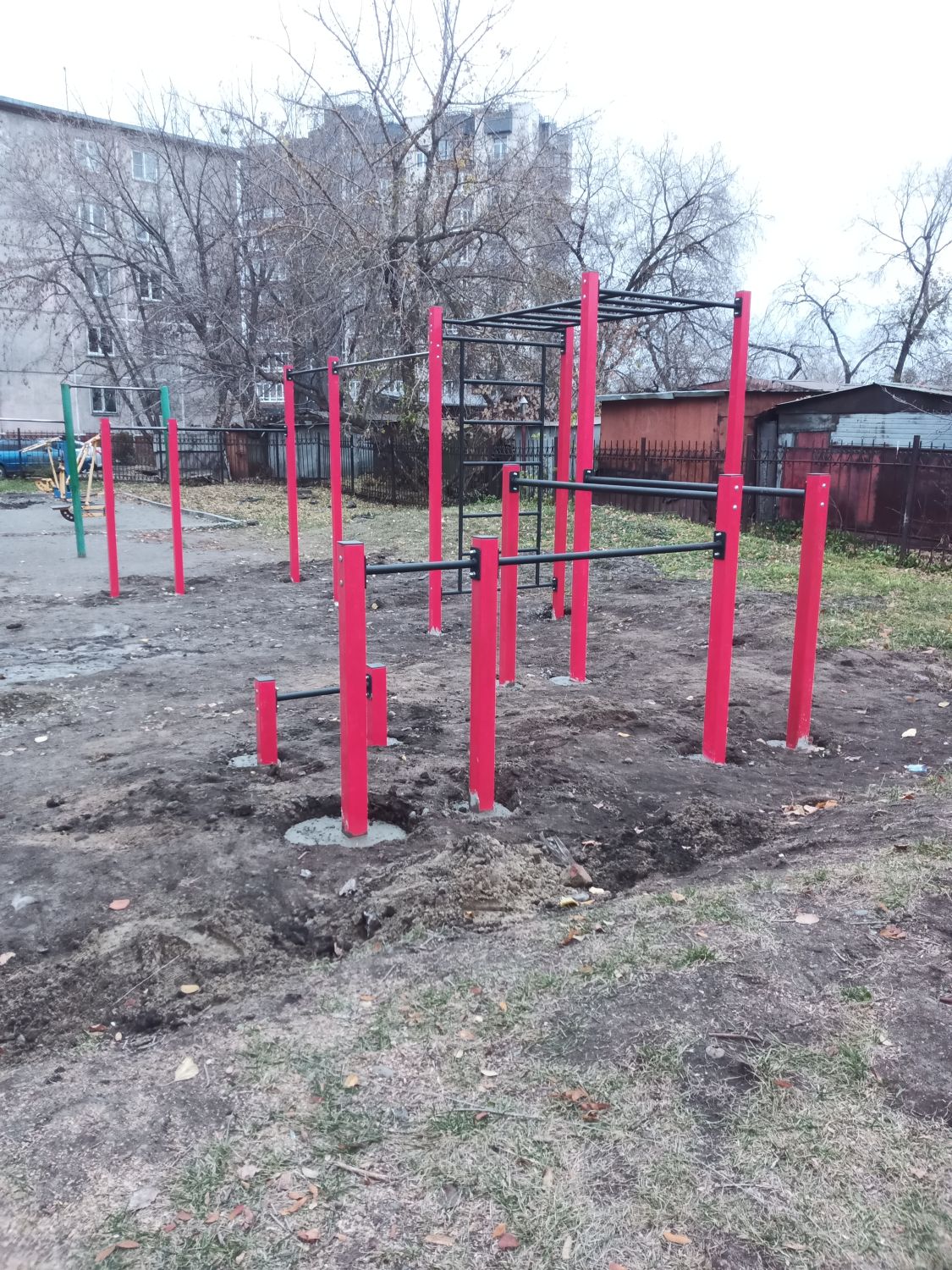

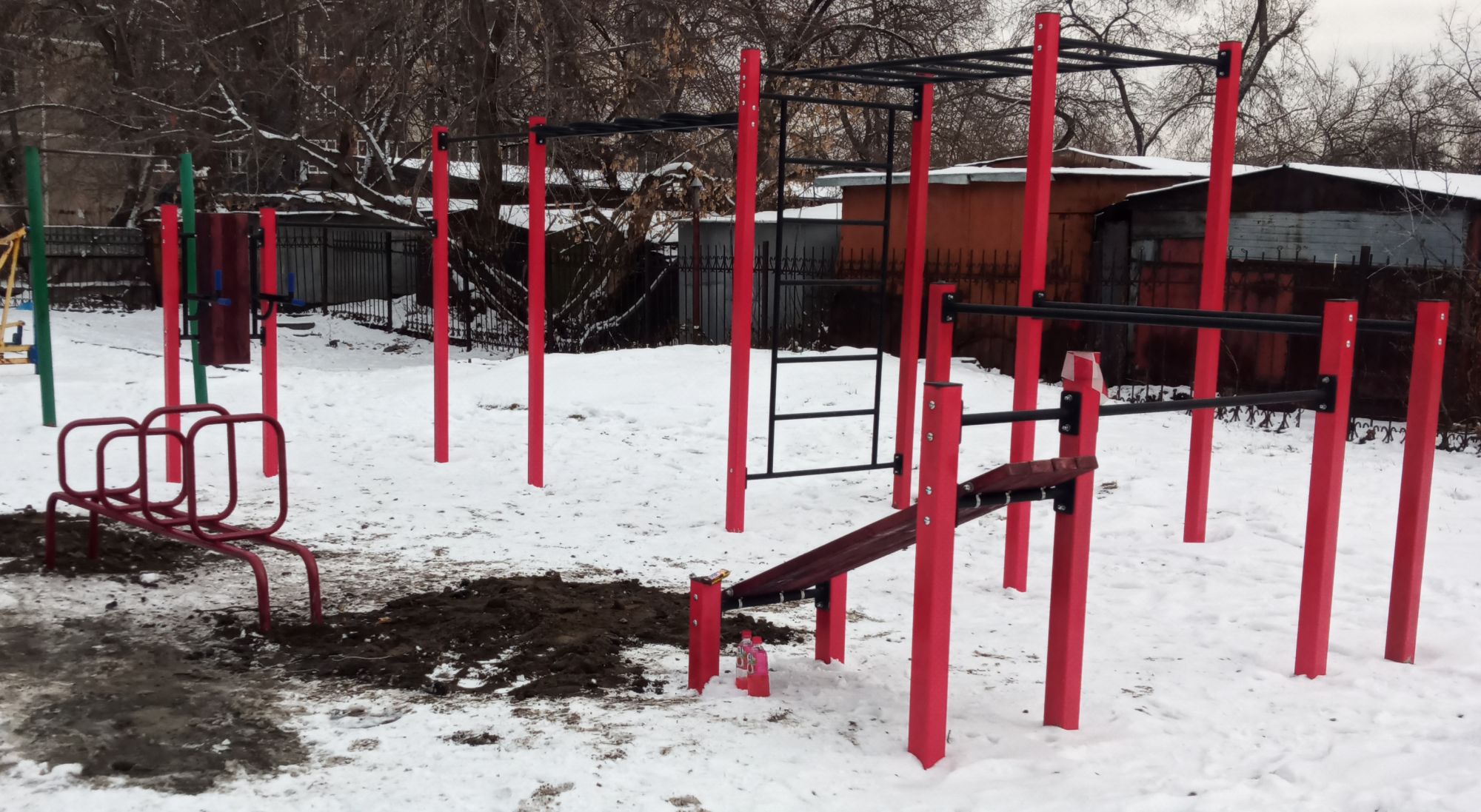

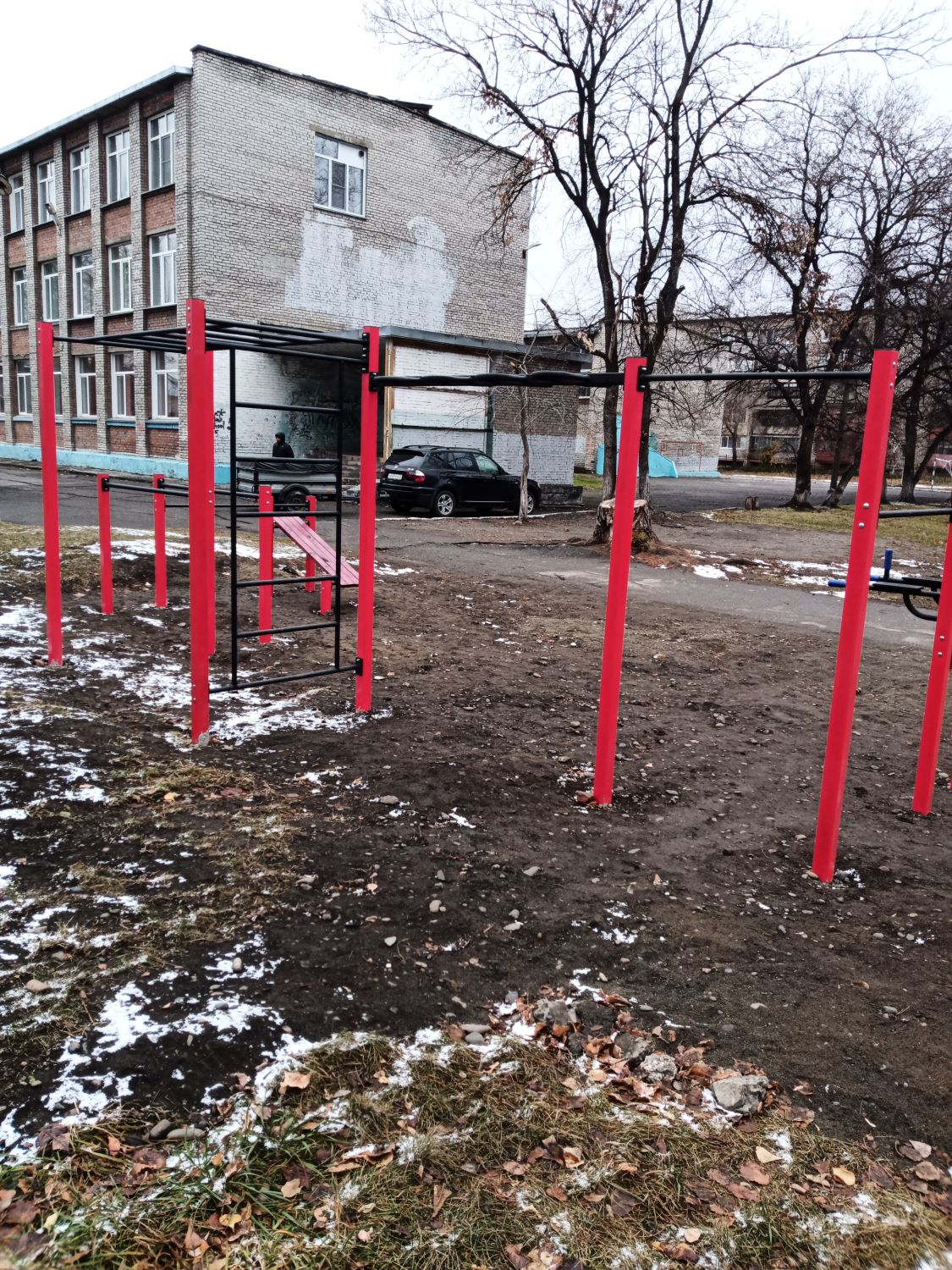

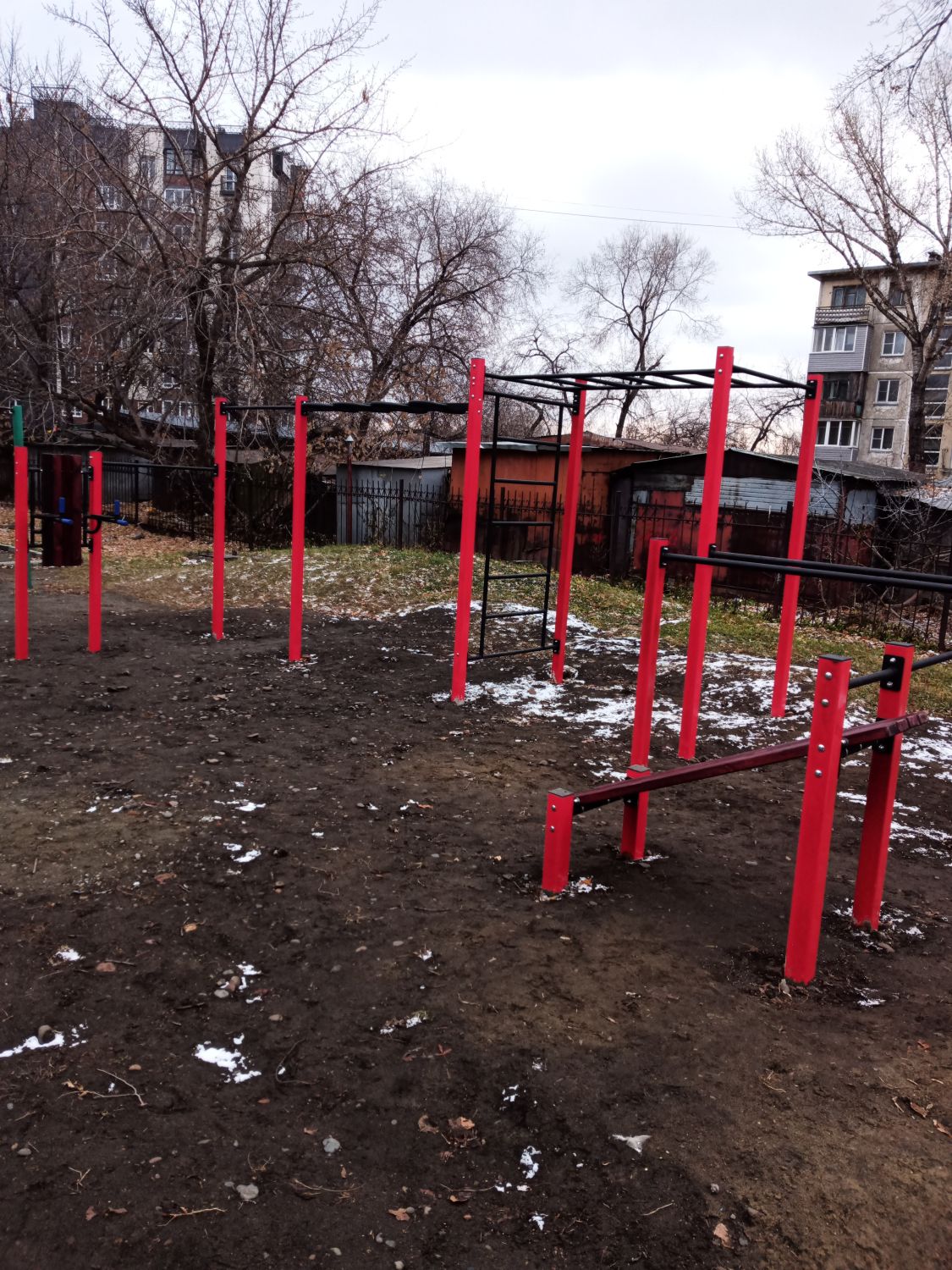

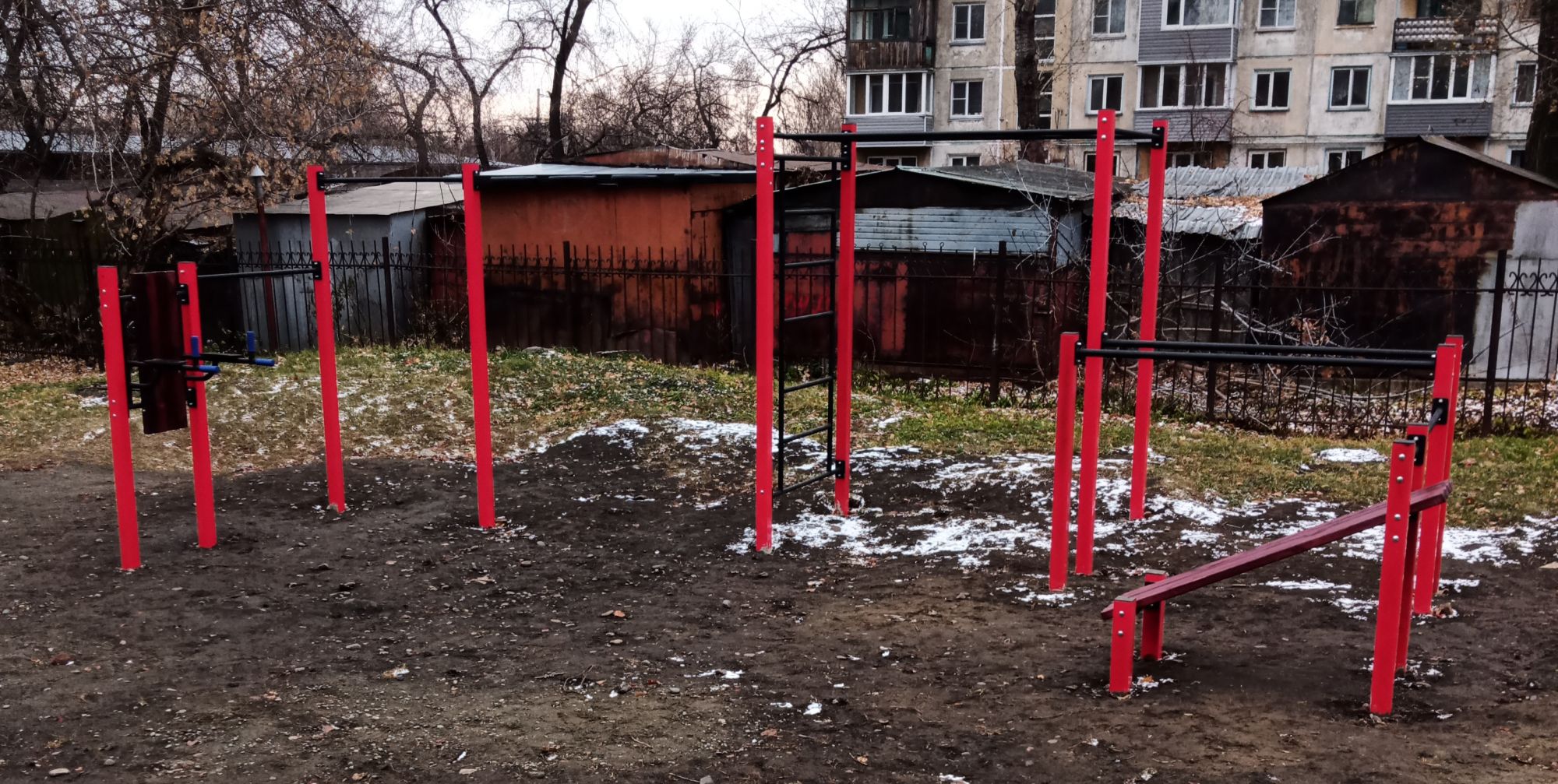

Спортивный комплекс

Спортивный комплекс должен представлять собой устойчивую конструкцию, обеспечивающую безопасные условия для занятий спортом на свежем воздухе.Спортивный комплекс должен быть условно разделен на секции со спортивным навесным оборудованием, крепящемуся к стойкам комплекса через хомуты или болтовые соединения.

Крепежный хомут для сборки спортивного оборудования, представляет собой металлическую конструкцию и выполнен в виде двух разъемных частей, каждая из которых состоит пластин, выполненных с возможностью скрепленмя друг с другом.  Сборка крепежного хомута производится при помощи восьми оцинкованных винтов ISO 7380 М10*30 через дистанционную втулку или при помощи четырех оцинкованных болтов М10 через дистанционную втулку. Крепежный хомут изготовлен из листового металла толщиной 6мм. Вес одного хомута в сборе 2,5 кг.

Болтовые соединения соответствуют нормам ГОСТ 18123-82; болты соответствуют ГОСТ 15591-70, ГОСТ 7798-70, ГОСТ 7796-70, ГОСТ 15589-70, ГОСТ 7805-70.

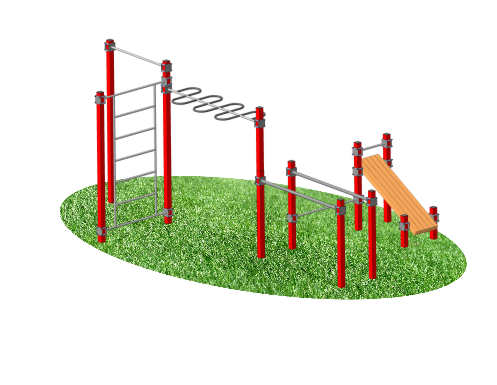

СОСТАВ КОМПЛЕКСА:

• Турник 2 200мм;
• Турник 1 800мм;
• Брусья;
• Скамья для пресса;
• Упор для отжиманий;
• Шведская стенка;
• Рукоход "Змейка";
• Стойка Пресс + Брусья.

Перекладины  изготовлены  из трубы диаметром 34мм. Длина рабочей поверхности перекладины 600мм. Крепление перекладины турника производится при помощи разъемных хомутов или болтовым соединением стыкуемого элемента с несущим столбом. Высота перекладин регулируемая.

Перекладины брусьев изготовлены из  круглой трубы диаметром 42мм, длиной рабочей поверхности 1800мм. Крепление перекладины брусьев производится  при помощи металлических хомутов на высоте 1300мм от поверхности основания.

Платформа Пресс + Брусья изготовлена из брусков сечением 90 х 45мм (75 х 45мм). Длина платформы для спинки 1000мм.  В каждом бруске присутствуют по два отверстия.  Кромка брусков обработана фрезой по периметру. Сборка брусков производится при помощи двух перекладин длиной 600мм.  При сборке перекладины проходят через отверстия в брусках. Крепление лавочки для пресса производится при помощи четырех металлических хомутов и двух перекладин.   На упорах размещены резиновые подлокотники и резиновые ручки. Перекладины брусьев размещаются на высоте 1200мм от поверхности основания.

Перекладины шведской стенки  изготовлены  из трубы диаметром 34мм. Длина рабочей поверхности перекладины 1240мм. Крепление перекладины турника производится при помощи разъемных хомутов или болтовым соединением стыкуемого элемента с несущим столбом. Высота перекладины регулируемая.

Рукоход "Змейка" изготовлен  из трубы диаметром 34мм. Длина рабочей поверхности перекладины 2 000мм. Крепление перекладины турника производится при помощи разъемных хомутов или болтовым соединением стыкуемого элемента с несущим столбом. Высота перекладины регулируемая.

Лавочка для пресса изготовлена из брусков сечением 90 х 45мм (75 х 45мм). Длина платформы лавочки для пресса 1600мм.  В каждом бруске присутствуют по два отверстия.  Кромка брусков обработана фрезой по периметру. Сборка брусков производится при помощи двух перекладин длиной 500мм.  При сборке перекладины проходят через отверстия в брусках. Крепление лавочки для пресса производится при помощи четырех металлических хомутов и двух перекладин.  Лавочка для пресса комплектуется одной перекладиной с двумя хомутами. Перекладина размещается на высоте 150мм от поверхности платформы. Предназначена для фиксации рук или ног во время выполнения упражнении.

Несущий столб выполнен из металлического квадратного профиля 80*80 мм, толщина стенки 3мм. Радиус закругления углов - 3мм соответствует ГОСТ - 52169-2012.

Несущие столбы закрыты заглушкой.

1. Антивандальный вариант - металлическая заглушка, закрепленная при помощи сварки сплошным швом.

2. Пластиковые заглушки - изготовлены из ABC пластика.

Требования конструктивной безопасности соответствуют – по ГОСТ 12.2.003-91, ГОСТ Р 52025-2003, ГОСТ Р 52169 -2012

Монтаж:

• Монтаж осуществляется путем бетонирования изделия.

• Монтаж в стоимость изделия не входит.

Транспортировка:

• Поставка по России осуществляется  в разобранном виде в упаковке.

Окраска:

• Полимерно-порошковая окраска соответствует  ГОСТ ИСО 8130-3-10, ГОСТ ИСО 8130-3-2

• Цвет уличного оборудования на выбор заказчика, по RAL

Гарантия:

• 2 года

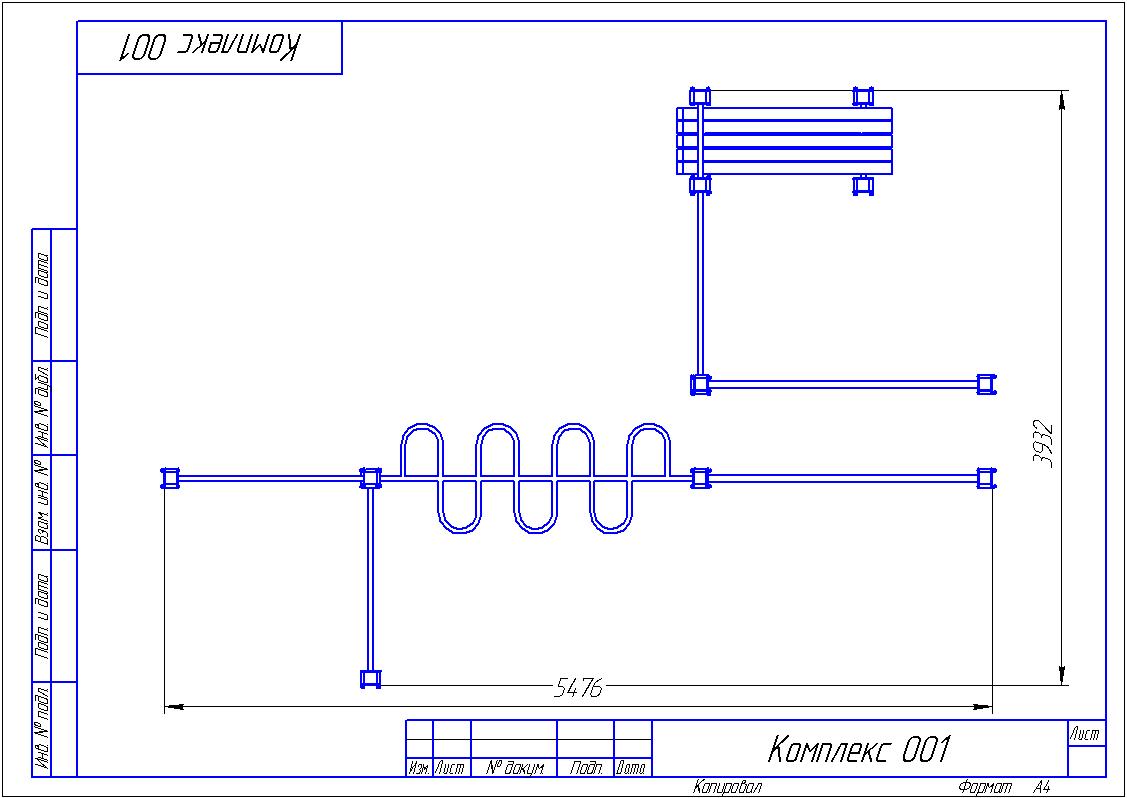

Габаритные размеры:

Длина -    5 500мм

Ширина -  4 000мм

Высота  -  2 200мм

Масса  –   245кг

Зона безопасности 6мх7,5м.

Максимально допустимая нагрузка 120кг.

Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте.

Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой. Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.

Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей.

В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.

К каждому изделию прилагается паспорт.

C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
